雷達測量

行程時間原理

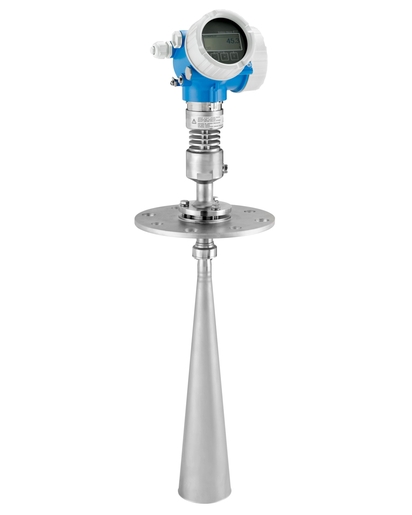

Micropilot FMR57

滿足最高測量要求的標準型固體散料物位傳感器

Micropilot FMR57傳感器可滿足最高的固體散料物位測量要求, 適用于高大貯倉，煤倉或堆場的物位測量。拋物面天線的發射角度非常小，適用狹長形貯倉的物位測量。Micropilot雷達物位儀適用于粉狀、粒狀等固體散料的連續性、非接觸式的物位測量。測量不受粉塵、進料噪音、溫度變化、氣相介質變化的影響。

產品規格參數

測量精度

+/- 3 mm (0.12 in)

過程溫度

-40...+400 °C

(-40...+752 °F)

過程壓力（絕壓）/最大過壓限定值

真空...16 bar

(真空...232 psi)

最大測量距離

70 m (230 ft)

主要接液部件

316L、PEEK、PTFE、聚酰胺

優勢

硬件和軟件開發過程符合IEC 61508標準，單臺儀表滿足SIL2， 同構冗余條件下達SIL3

HistoROM集成數據存儲單元，幫助快速調試、維修和診斷

測量可靠性高，基于多回波追蹤計算，即使倉內存在障礙物依然能夠準確測量

心跳技術，在整個生命周期內實現高效、安全的工廠運營

無縫集成到控制或資產管理系統，直觀的菜單引導式操作概念（現場或通過控制系統）

測量穩定可靠，不受介質和過程條件變化的影響

通過世界權威的SIL和WHG實驗認證，節約您的時間和經濟成本

應用領域

喇叭形或拋物面天線。憑借補助空氣凈化連接，即使強力噴粉或產生黏附，都不會對測量造成任何影響。

過程連接：1?" 螺紋或法蘭

溫度范圍：-40 至 +400°C (–40 到 752°F)

壓力范圍：-1 至+16bar (-14.5 到 +232psi)

最大測量范圍：70m (230ft)

K波段：26GHz

國際防爆認證, SIL, 5點線性協議

特征和規格

連續料位測量

測量原理

固體物位雷達

特點/應用

適用最高要求的固體散料的料位測量：

在嚴苛工況下的高料倉、料堆、堆料中可靠進行非接觸式料位測量，例如嚴重粉塵場合和粘附介質

特點

多路回波跟蹤確保安全性和可靠性

空氣吹掃接口

HistoROM智能數據存儲單元

電源/通信

兩線制（HART、PROFIBUS PA、FOUNDATION Fieldbus）

四限制（HART）

頻率

K波段（約26 GHz）
